ハイパスフィルターの場合

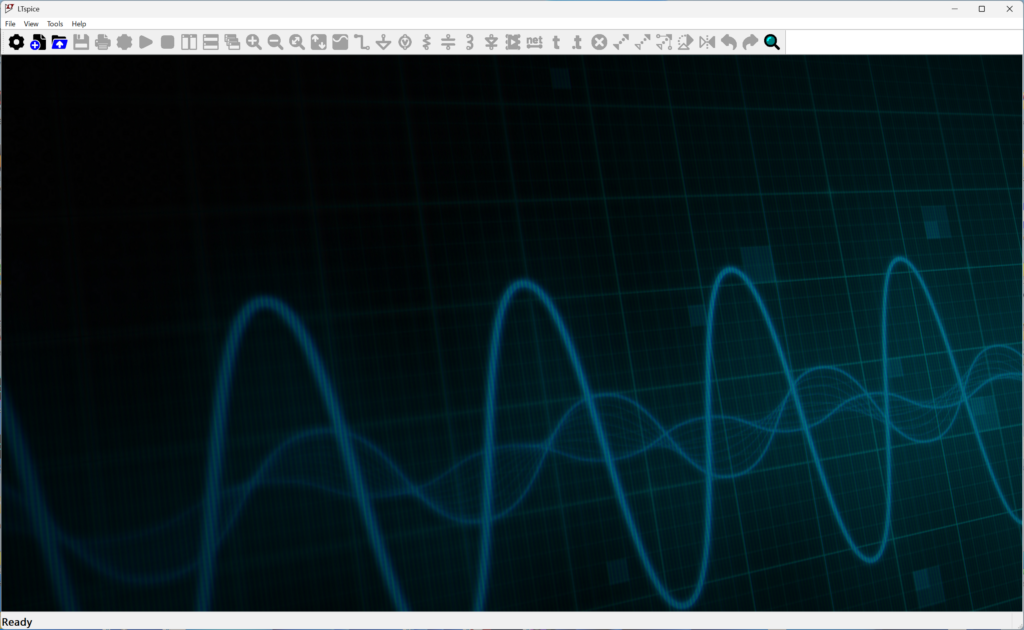

LTspiceを使うとアナログ回路のシミュレーションがある程度簡単（慣れるまで時間がかかるかも）にできる。４端子回路のCとRを使ったハイパスフィルターを具体的な題材として試してみよう。まずLTspiceを起動する。インストールなどは他のサイトを参考のこと。

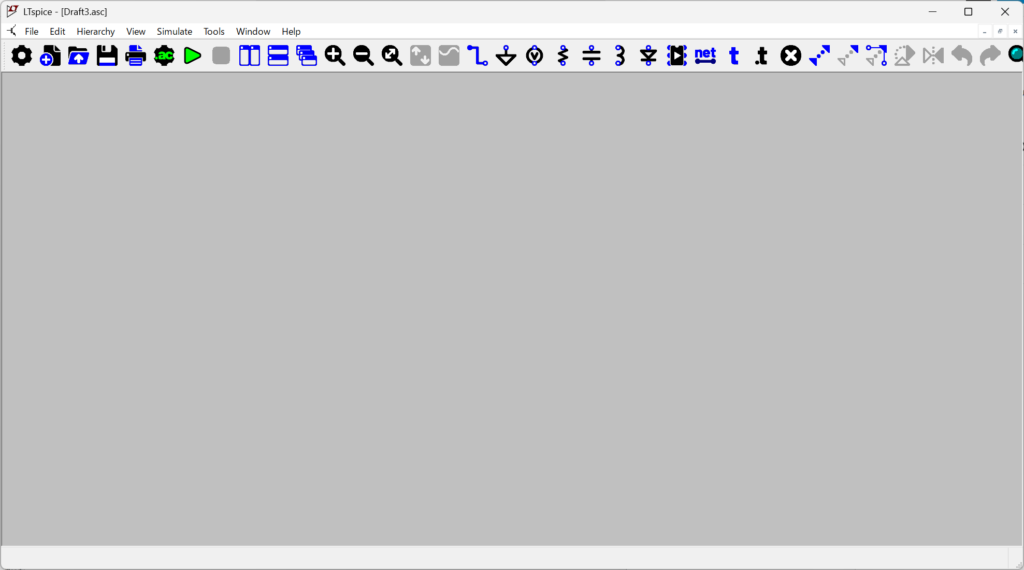

ここで左上のメニューの左から２番目を選択。（New Schematic 新しい回路）
ここで部品を並べて配線するのだが、交流電源、C,Rをまず配置する。

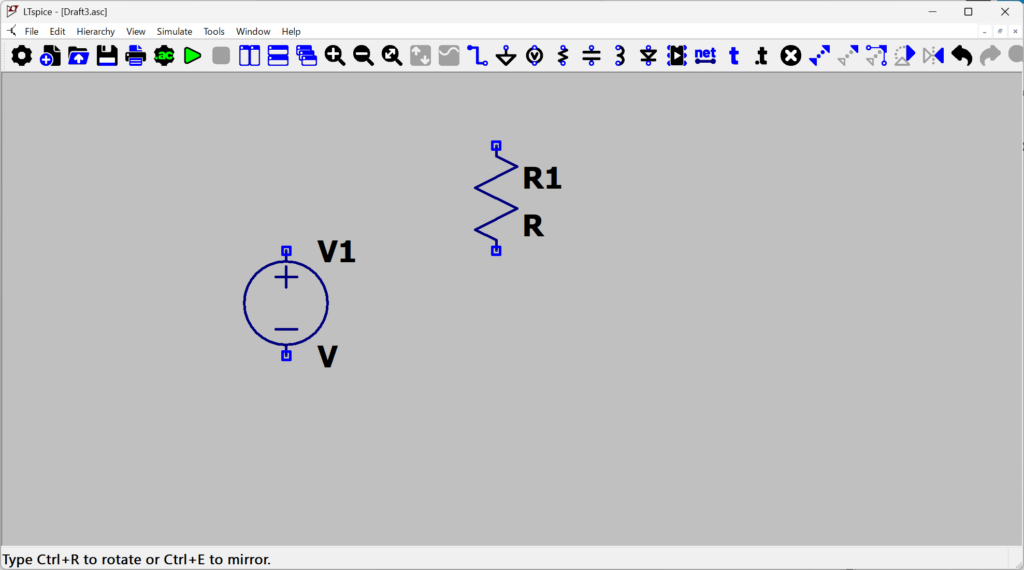

Rを回転させたいときは、そのままCtrl-R(Rotation)する。左クリックで配置。配置モードから抜けるのは、右クリックかESC。

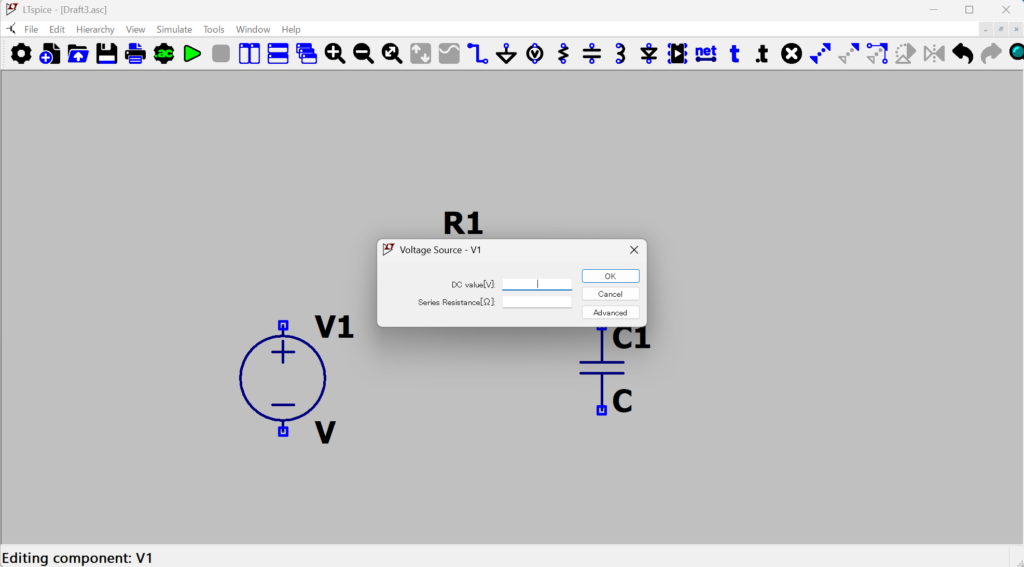

とりあえず、こんな感じです。それぞれの素子のパラメーターは、素子上で右クリック。

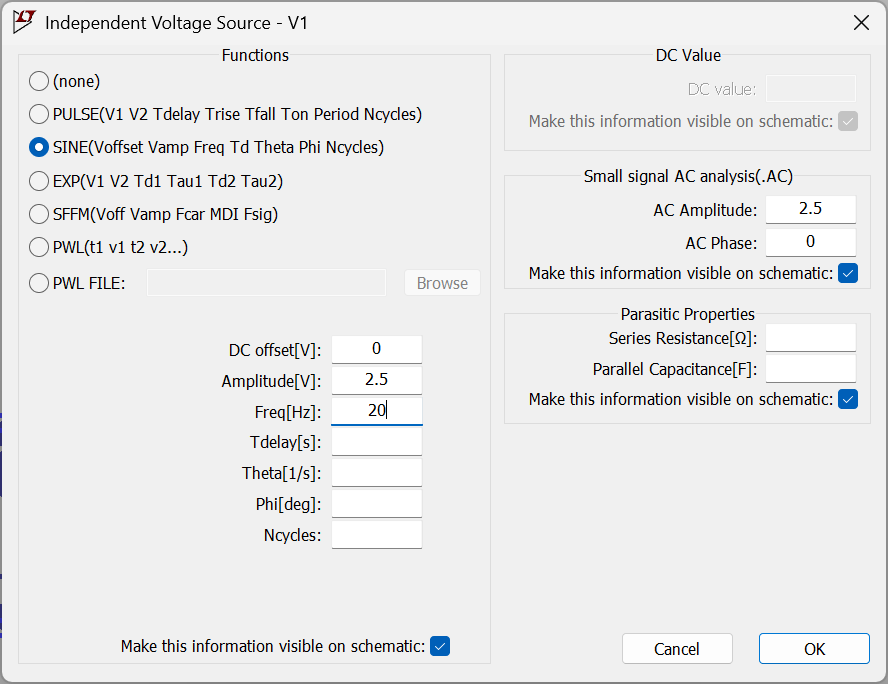

Voltage Source V1については、上図でさらにAdvancedをクリック。
後で変更するが、とりあえず”SINE”を選択しておく。で、OK。CとRも実験の際の値にしておこう。Rが1kΩ、Cが1μFだが、そのままダイアログに入れられる。その状態が、

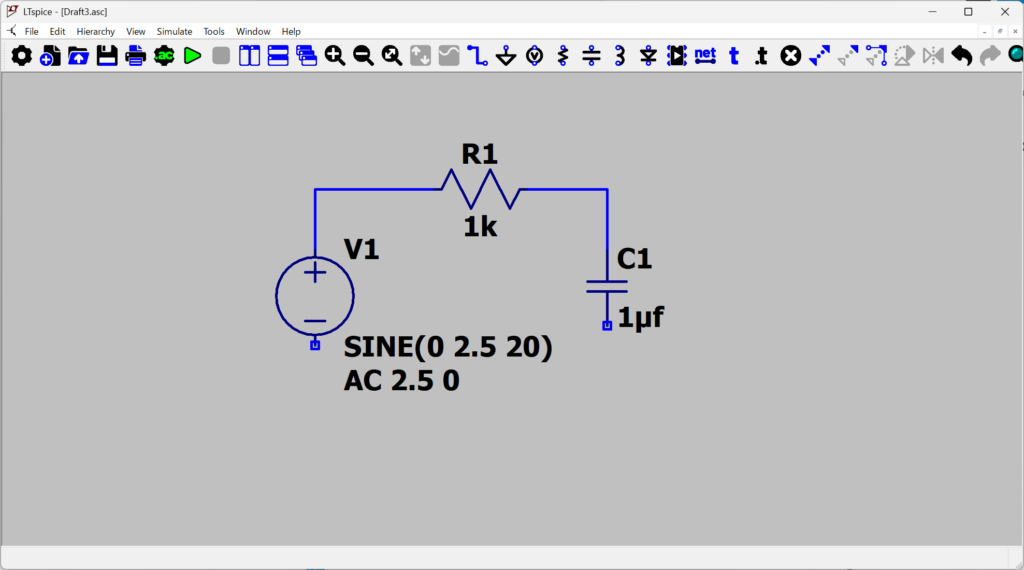

ここで配線する。配線は配線ツールを使うが、配線を曲げたい場合は、左クリック。
GNDがないと気持ち悪いので、入力側と出力側に足しておきましょう。INPUTとOUTPUTというラベルも付けておきましょう。
ここでOK。
あ、間違えてるじゃん。RとCが逆になってます。入れ替わってるよ。修正。

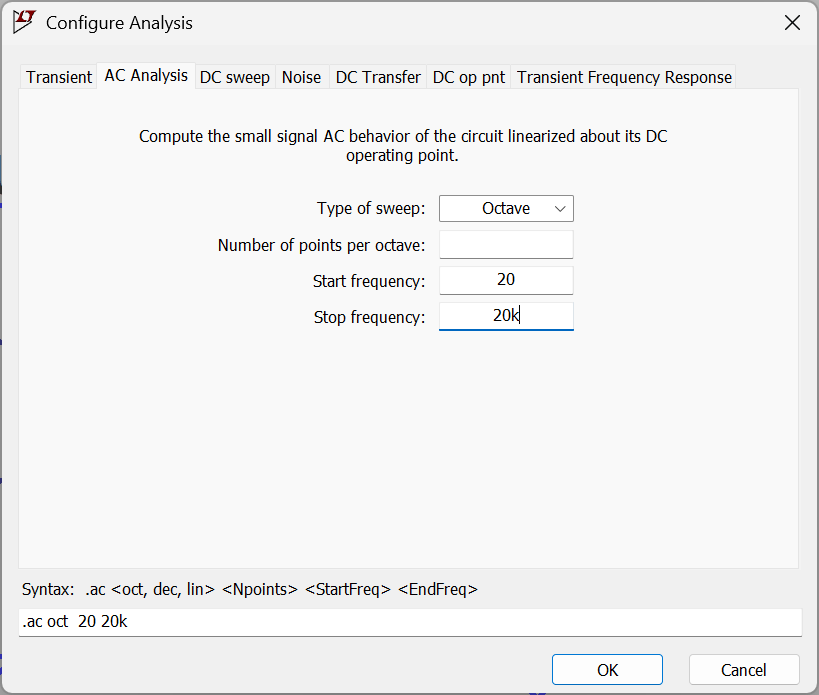

シミュレーションのパラメータを設定します。AC Analysisから下図のように。今はオーディオ帯域を仮定して、20～20KHzの範囲。周波数応答を表示したいので、Type of sweepはOctave(オクターブ）つまり周波数は対数プロット。

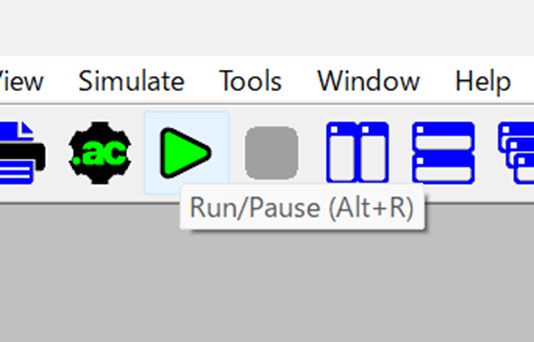

シミュレーションを開始。下図の緑の矢印をクリックないしはAlt+R。

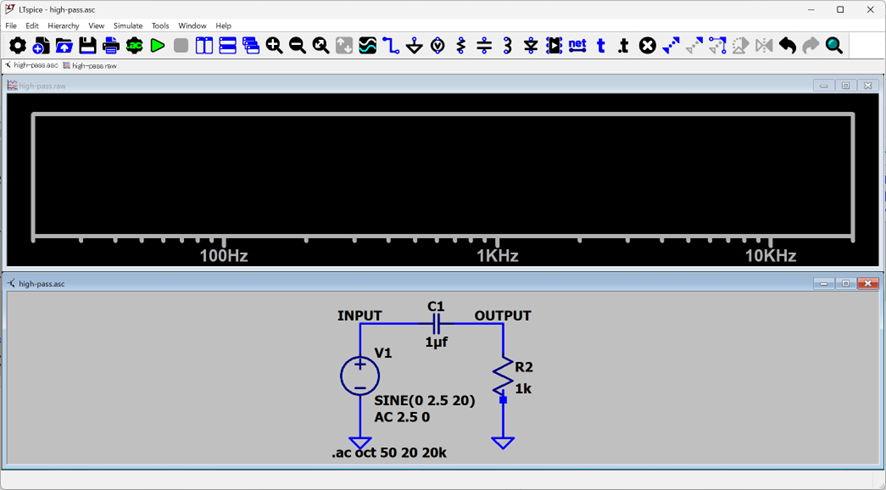

で下図のようになります。あれ何も波形出ないじゃないの？
プローブ（カーソル）をINPUTとOUTPUTに当てます。回路側の該当箇所にカーソルを持って行けば現れます。

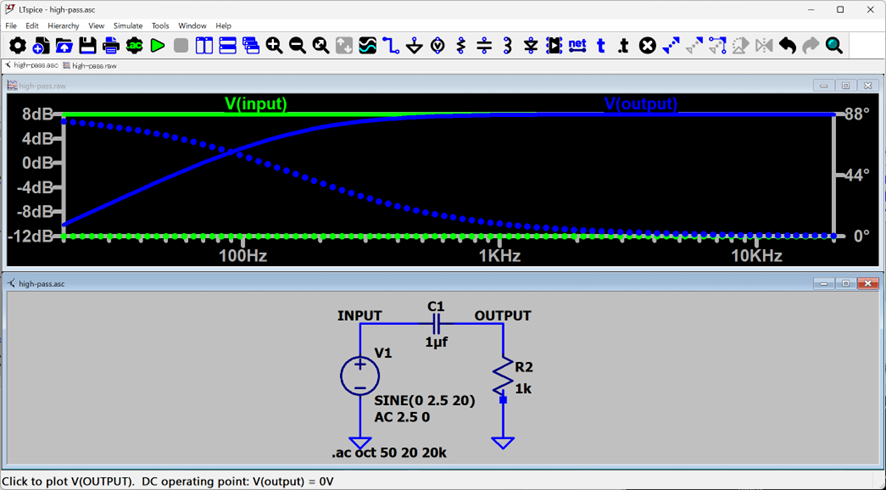

下側が回路図。上側がボード線図で、周波数範囲は20Hz～20KHz、ステップがです。回路図を拡大すると設定が見えます。というか設定が不足するとシミュレーションが動きません。”実験結果”と一致してますかね？

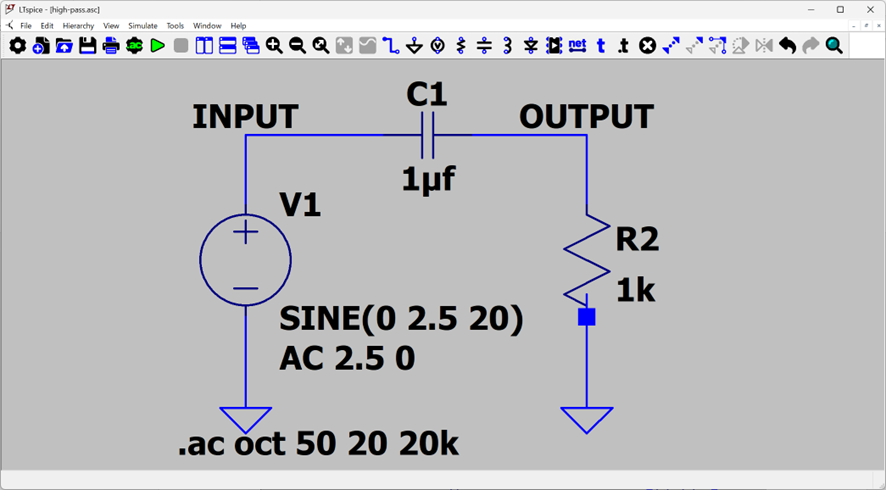

最終の回路図を再掲しておきましょう。
慣れれば簡単に回路図作って、シミュレーションできます。ボード線図も書けますね。すばらしいツールですが、あくまでシミュレーションですから鵜呑みにしない方が吉です。
